VLCP
Large suction flow vacuum generatorGenerador de gran caudal de succión
A straight-through generator with a large flow path. It can convey powders, pellets, and granules, and also discharge smoke and mist. Its large flow path diameter allows for waste collection as well.Un generador de paso recto con un paso de flujo de gran diámetro. Puede transportar polvos, pellets y gránulos, y también extraer humo y neblina. Su paso de flujo de gran diámetro permite además la recolección de residuos.
Compare VLCP sizes.Compare los tamaños VLCP.
Compare the flow path, air consumption, and port dimensions for each model.Compare el paso de flujo, el consumo de aire y las dimensiones de los puertos de cada modelo.
VLCP50
Suction flow values are estimates at 0.5 MPa (73 psi) supply pressure. Values marked * are theoretical at that pressure. Flow is expressed in L/min (ANR); cfm values are rounded volume conversions. Port diameters shown in inches are conversions of the millimeter dimensions, not nominal pipe sizes. Air supply ports use G threads. inH2O means inches of water. Imperial measurements are rounded conversions of metric values.Los valores de caudal de succión son estimados a una presión de suministro de 0.5 MPa (73 psi). Los valores marcados con * son teóricos a esa presión. El caudal se expresa en L/min (ANR); los valores en cfm son conversiones redondeadas de volumen. Los diámetros de los puertos expresados en pulgadas son conversiones de las dimensiones en milímetros, no tamaños nominales de tubería. Los puertos de suministro de aire utilizan roscas G. inH2O significa pulgadas de agua. Las medidas en unidades del sistema inglés son conversiones redondeadas de los valores métricos.
Full size comparisonComparación completa de tamaños
| ModelModelo | Pipe diameter (vacuum and exhaust ports)Diámetro de tubería (puertos de vacío y de escape) | Flow path diameterDiámetro del paso de flujo | Vacuum levelNivel de vacío | Suction flowCaudal de succión | Air consumptionConsumo de aire | Air supply portPuerto de suministro de aire | WeightPeso |
|---|---|---|---|---|---|---|---|
| VLCP50 | φ51 mm (2.01 inpulg) | φ44.8 mm (1.76 inpulg) | -1.5 kPa (-6.0 inH2O) | 1,000 L/min (35 cfm) | 600 L/min (21 cfm) | G3/8 | 0.50 kg (1.10 lb) |
| VLCP100 | φ101 mm (3.98 inpulg) | φ95.0 mm (3.74 inpulg) | -0.1 kPa (-0.4 inH2O) | 4,800* L/min (170 cfm) | 1,200 L/min (42 cfm) | G1/2 | 1.04 kg (2.29 lb) |
| VLCP135 | φ144 mm (5.67 inpulg) | φ135.0 mm (5.31 inpulg) | -0.5 kPa (-2.0 inH2O) | 14,300* L/min (505 cfm) | 6,000* L/min (212 cfm) | 2 x G1/2 | 2.38 kg (5.25 lb) |
Product features.Características del producto.
Maintenance-freeSin mantenimiento
The straight-through design with a large diameter prevents clogging from powders and granules, so no maintenance such as disassembly or cleaning is required.El diseño de paso recto de gran diámetro evita obstrucciones por polvos y gránulos, por lo que no se requiere mantenimiento como desarmado o limpieza.
Three sizesTres tamaños
Flow path diameters of φ44.8, φ95.0, and φ135.0 mm (1.76, 3.74, and 5.31 in). The largest size has two G1/2 air supply ports.Pasos de flujo de φ44.8, φ95.0 y φ135.0 mm de diámetro (1.76, 3.74 y 5.31 pulg). El tamaño más grande tiene dos puertos de suministro de aire G1/2.
Adjustable flowCaudal ajustable
The suction flow rate can be controlled by adjusting the supply air.El caudal de succión se puede controlar ajustando el aire de suministro.

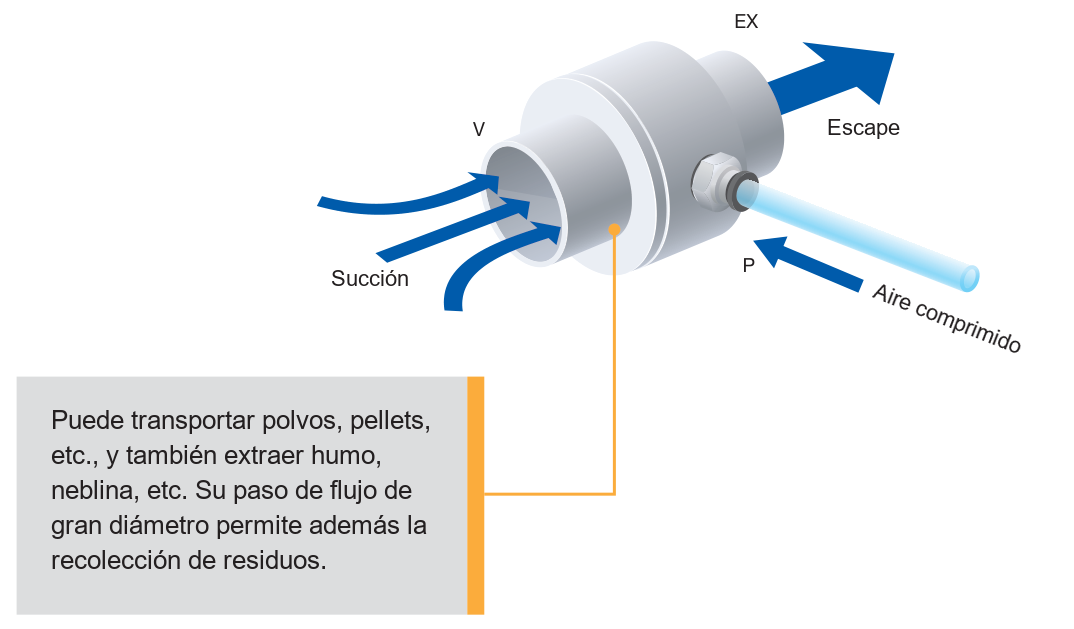

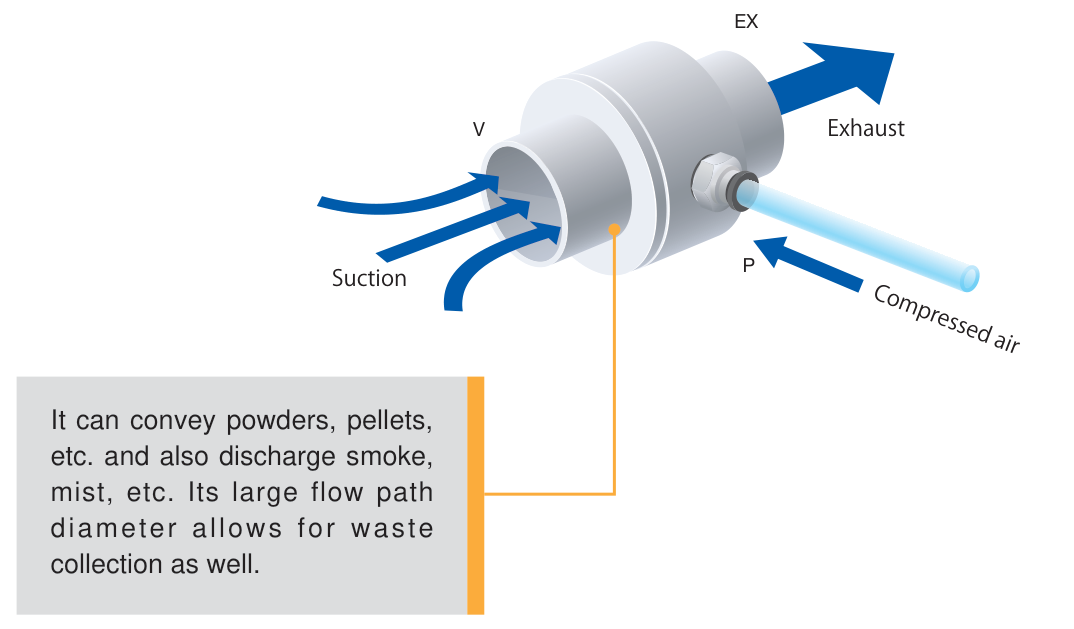

Ports and airflowPuertos y flujo de aire
Swipe sideways to see the whole drawing.Deslice hacia los lados para ver todo el dibujo.

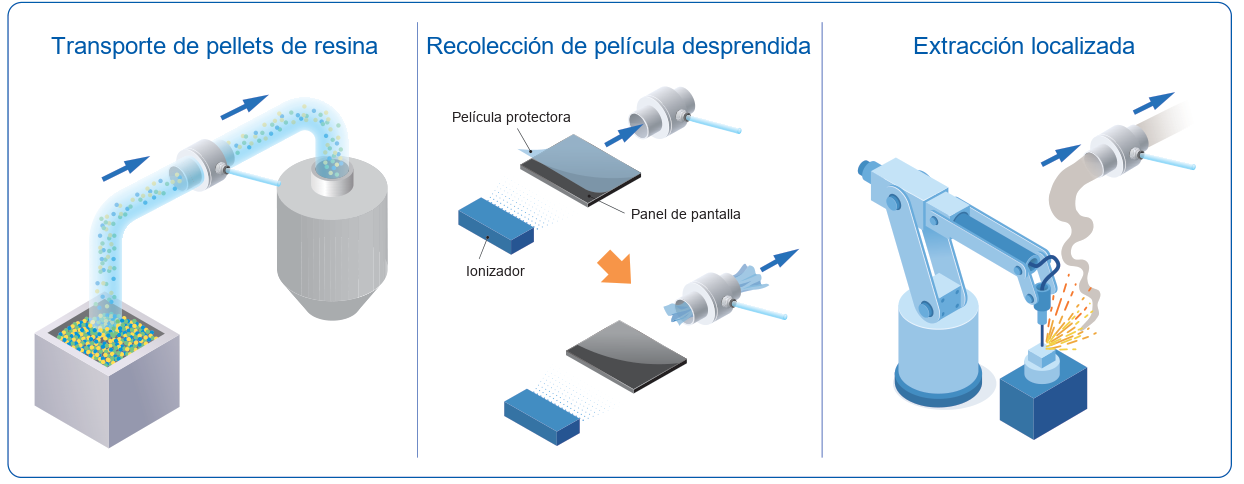

Material handling and exhaust applications.Aplicaciones de manejo de materiales y extracción.
- Conveyance of resin pelletsTransporte de pellets de resina
- Collection of peeled filmRecolección de película desprendida
- Local exhaustExtracción localizada
Swipe sideways to see the whole drawing.Deslice hacia los lados para ver todo el dibujo.
Operating specifications.Especificaciones de operación.
| Fluid mediumFluido | AirAire |
|---|---|
| Operating pressure rangeRango de presión de operación | 0 toa 0.7 MPa (0 toa 102 psi) |
| Operating temperature rangeRango de temperatura de operación | -5 toa 80 °C (23 toa 176 °F), no freezingsin congelación |
| Suction and exhaust noise levelNivel de ruido de succión y escape | 98 dB(A) max. at 0.5 MPa (73 psi) supplymáx. a una presión de suministro de 0.5 MPa (73 psi) |
| MaterialsMateriales | Body: aluminum (anodized). O-ring: NBR. Set screw: stainless steel SUS304.Cuerpo: aluminio (anodizado). O-ring: NBR. Tornillo de fijación: acero inoxidable SUS304. |
| Flow adjustmentAjuste de caudal | The suction flow rate can be controlled by adjusting the supply air.El caudal de succión se puede controlar ajustando el aire de suministro. |

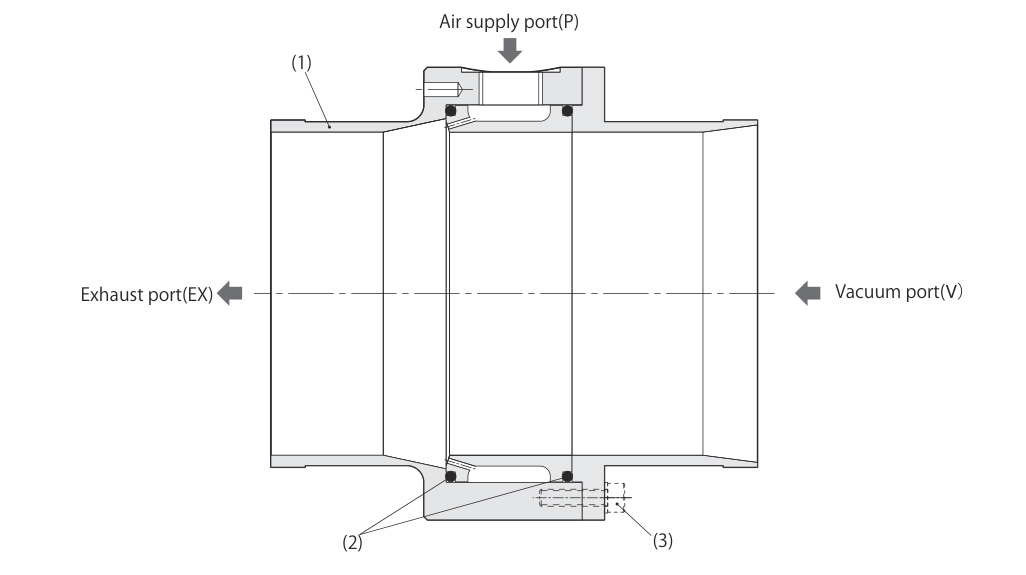

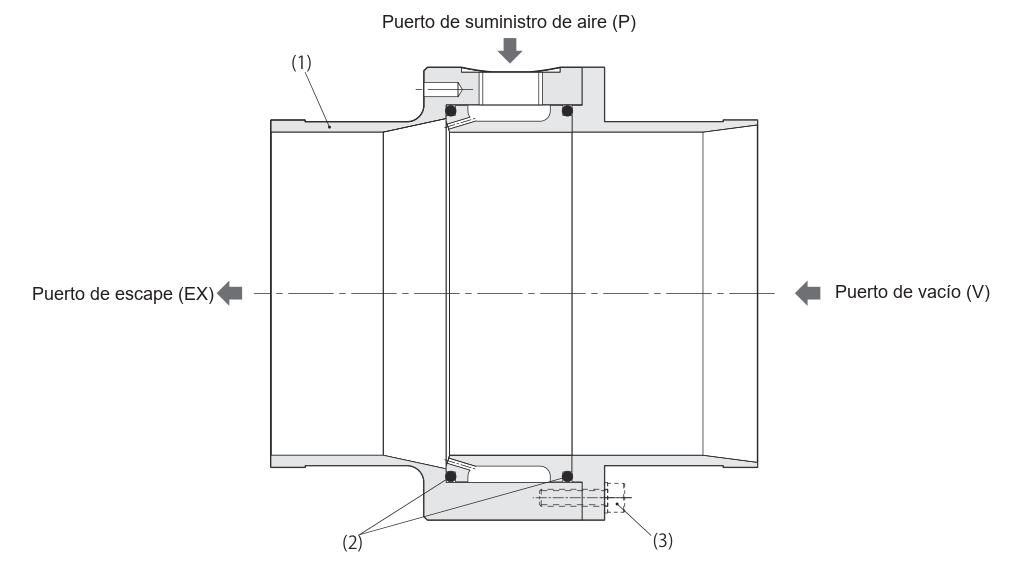

Construction and materialsConstrucción y materiales
Swipe sideways to see the whole drawing.Deslice hacia los lados para ver todo el dibujo.
| No. | PartPieza | Material (treatment)Material (tratamiento) |
|---|---|---|
| (1) | BodyCuerpo | Aluminum (Anodized)Aluminio (anodizado) |
| (2) | O-ringO-ring | NBR |
| (3) | Set screwTornillo de fijación | SUS304 |
If the suction and exhaust noise level is a problem, please take safety measures such as covering the product with a sound insulating plate or using protective equipment.Si el nivel de ruido de succión y escape es un problema, tome medidas de seguridad como cubrir el producto con una placa de aislamiento acústico o usar equipo de protección.
Product resourcesRecursos del producto
Catalog (PDF)Catálogo (PDF, en inglés) Additional product informationInformación adicional del producto (en inglés)Questions about VLCP.Preguntas sobre el VLCP.
What is the PISCO VLCP?¿Qué es el VLCP de PISCO?
VLCP is a straight-through vacuum generator with a large flow path, made by PISCO. Compressed air enters the air supply port (P), suction is drawn in at the vacuum port (V), and air leaves at the exhaust port (EX). It can convey powders, pellets and granules, and also discharge smoke and mist. PISCO's Japanese catalog calls it the Air Conveyor VLCP.El VLCP es un generador de vacío de paso recto con un paso de flujo de gran diámetro, fabricado por PISCO. El aire comprimido entra por el puerto de suministro de aire (P), la succión se produce en el puerto de vacío (V) y el aire sale por el puerto de escape (EX). Puede transportar polvos, pellets y gránulos, y también extraer humo y neblina. El catálogo japonés de PISCO lo llama Air Conveyor VLCP.
What can VLCP convey?¿Qué puede transportar el VLCP?
Powders, pellets and granules, moved by air. The PISCO catalog shows three usage examples: conveyance of resin pellets, collection of peeled film, and local exhaust. Its large flow path diameter allows for waste collection as well.Polvos, pellets y gránulos, movidos por aire. El catálogo de PISCO muestra tres ejemplos de uso: transporte de pellets de resina, recolección de película desprendida y extracción local. Su paso de flujo de gran diámetro permite además la recolección de residuos.
How much suction flow does VLCP produce?¿Cuánto caudal de succión produce el VLCP?
Estimated at 0.5 MPa (73 psi) supply: 1,000 L/min (35 cfm) for VLCP50, 4,800 L/min (170 cfm) for VLCP100 and 14,300 L/min (505 cfm) for VLCP135. The two larger figures are theoretical. The vacuum level is low: -1.5, -0.1 and -0.5 kPa. Suction flow averages 2.7 times the air consumption, estimated at 0.5 MPa (73 psi).Estimado a 0.5 MPa (73 psi) de suministro: 1,000 L/min (35 cfm) para el VLCP50, 4,800 L/min (170 cfm) para el VLCP100 y 14,300 L/min (505 cfm) para el VLCP135. Los dos valores mayores son teóricos. El nivel de vacío es bajo: -1.5, -0.1 y -0.5 kPa. El caudal de succión es en promedio 2.7 veces el consumo de aire, estimado a 0.5 MPa (73 psi).
Does VLCP clog?¿Se obstruye el VLCP?
According to the PISCO catalog, the straight-through design with a large diameter prevents clogging from powders and granules, so no maintenance such as disassembly or cleaning is required. Tell us the material you need to convey when you request a quote.Según el catálogo de PISCO, el diseño de paso recto de gran diámetro evita obstrucciones por polvos y gránulos, por lo que no se requiere mantenimiento como desarmado o limpieza. Indíquenos el material que necesita transportar al solicitar su cotización.
Which VLCP size do I need?¿Qué tamaño de VLCP necesito?
VLCP comes in three sizes. VLCP50 has a φ44.8 mm (1.76 in) flow path, φ51 mm (2.01 in) ports and a G3/8 air supply port. VLCP100 has a φ95.0 mm (3.74 in) flow path, φ101 mm (3.98 in) ports and a G1/2 air supply port. VLCP135 has a φ135.0 mm (5.31 in) flow path, φ144 mm (5.67 in) ports and two G1/2 air supply ports.El VLCP viene en tres tamaños. El VLCP50 tiene un paso de flujo de φ44.8 mm (1.76 pulg), puertos de φ51 mm (2.01 pulg) y un puerto de suministro de aire G3/8. El VLCP100 tiene un paso de flujo de φ95.0 mm (3.74 pulg), puertos de φ101 mm (3.98 pulg) y un puerto de suministro de aire G1/2. El VLCP135 tiene un paso de flujo de φ135.0 mm (5.31 pulg), puertos de φ144 mm (5.67 pulg) y dos puertos de suministro de aire G1/2.
Can I adjust the suction flow?¿Se puede ajustar el caudal de succión?
Yes. The suction flow rate can be controlled by adjusting the supply air. The operating pressure range is 0 to 0.7 MPa (0 to 102 psi).Sí. El caudal de succión se puede controlar ajustando el aire de suministro. El rango de presión de operación es de 0 a 0.7 MPa (0 a 102 psi).
How loud is VLCP?¿Qué tan ruidoso es el VLCP?
The suction and exhaust noise level is 98 dB(A) max. at 0.5 MPa (73 psi) supply. If the noise level is a problem, take safety measures such as covering the product with a sound insulating plate or using protective equipment.El nivel de ruido de succión y escape es de 98 dB(A) máx. a 0.5 MPa (73 psi) de suministro. Si el nivel de ruido es un problema, tome medidas de seguridad como cubrir el producto con una placa de aislamiento acústico o usar equipo de protección.
What are the VLCP operating conditions?¿Cuáles son las condiciones de operación del VLCP?
Fluid medium: air. Operating pressure range: 0 to 0.7 MPa (0 to 102 psi). Operating temperature range: -5 to 80 °C (23 to 176 °F), no freezing. Materials: anodized aluminum body, NBR O-ring and stainless steel SUS304 set screw.Fluido: aire. Rango de presión de operación: 0 a 0.7 MPa (0 a 102 psi). Rango de temperatura de operación: -5 a 80 °C (23 a 176 °F), sin congelamiento. Materiales: cuerpo de aluminio anodizado, O-ring de NBR y tornillo de fijación de acero inoxidable SUS304.
How do I order VLCP, and what is the lead time?¿Cómo pido el VLCP y cuál es el tiempo de entrega?
VLCP is quoted on request and is not available for online ordering. It has a 2 to 3 week lead time. Send a quote request or email inquiry@pisco.com with the size, your supply pressure and a short description of the job, and we answer by email.El VLCP se cotiza a solicitud y no está disponible para pedido en línea. Tiene un tiempo de entrega de 2 a 3 semanas. Envíe una solicitud de cotización o escriba a inquiry@pisco.com con el tamaño, su presión de suministro y una breve descripción de la aplicación, y le respondemos por correo electrónico.
